产品概述
气保焊摆动小车与我公司的逆变式气体保护弧焊电源配套使用，分为直摆和角摆小车，可选配气冷与水冷焊枪。可实现各种低碳钢、低合金钢材料的自动焊接。焊接过程中，能有效增加焊缝宽度，一次焊接获得多次焊接的效果，大大地提高生产率；改善熔池边缘成型，消除“咬边”缺陷；焊缝表面清洁，尤其适合于带有坡口或无坡口的对接、角焊接、垂直立焊等，是对长焊缝焊接的理想设备之一。目前已经广泛应用于造船、压力容器、管道、大型钢结构等行业中。
1、主要技术参数
规格型号 参数 | 气冷直摆 QBC-Ⅰ | 水冷直摆 QBC-Ⅱ | 气冷角摆 QBC-Ⅲ | 水冷角摆 QBC-Ⅳ |
行走轨距(mm) | 245 | 245 | 245 | 245 |
横向移动行程(mm) | 400 | 400 | 400 | 400 |
上下调节微调行程(mm) | 85+120 | 85+120 | 85 | 85 |
摆动幅度 | 0-95mm | 0-95mm | 0-20° | 0-20° |
摆动角度 | ±10° | ±10° | ||
额定载重(kg) | 5 | 5 | 5 | 5 |
最大摆动频率(times/min) | — | — | 100 | 100 |
左右停留时间 | 0-5s | 0-5s | 0-5s | 0-5s |
摆动精度 | 0.1mm | 0.1mm | ±0.1° | ±0.1° |
适用焊接方法 | TIG，MIG，MAG | |||

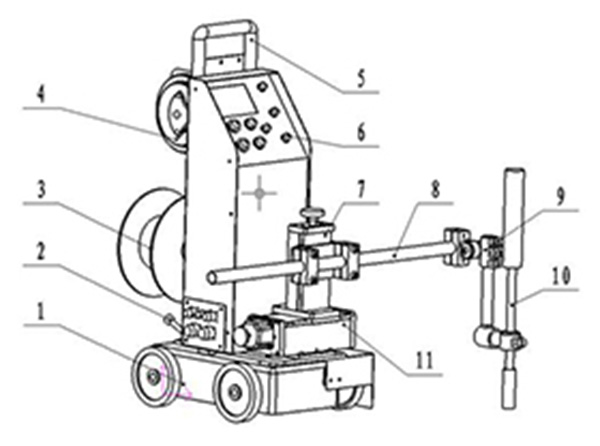

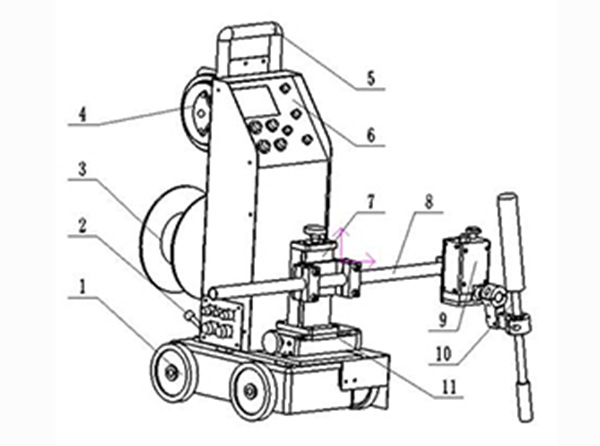

2 设备组成及特点
本焊接小车带有摆动功能，能更大程度的适应各种宽度的焊缝，小车调节灵活，使用方便，性能可靠控制技术先进等优点，具有如下特点：
ü 方便的人机对话功能
采用高灵敏度、高分辨率的触摸屏，全中文菜单。所有摆动参数、焊接参数的设置、存储、调用和修改都可以方便的在触摸屏上完成，直观方便，易学易用。
ü 自动化程度高
所有程序及焊接参数都由PLC自动控制。只要设置好参数，系统会自动完成焊接的全过程。
ü 高精度的运动控制
摆动部分采用步进电机驱动，滚珠丝杠传动，能对摆动幅度、摆动速度作高精度的控制。
ü 精巧组装机构
焊接小车体积小巧，重量轻，立柱顶端有手提把手，能方便的进行小车整体移动。
技术参数
规格型号 参数 | 气冷直摆 QBC-Ⅰ | 水冷直摆 QBC-Ⅱ | 气冷角摆 QBC-Ⅲ | 水冷角摆 QBC-Ⅳ |
行走轨距(mm) | 245 | 245 | 245 | 245 |
横向移动行程(mm) | 400 | 400 | 400 | 400 |
上下调节微调行程(mm) | 85+120 | 85+120 | 85 | 85 |
摆动幅度 | 0-95mm | 0-95mm | 0-20° | 0-20° |
摆动角度 | ±10° | ±10° | ||
额定载重(kg) | 5 | 5 | 5 | 5 |
最大摆动频率(times/min) | — | — | 100 | 100 |
左右停留时间 | 0-5s | 0-5s | 0-5s | 0-5s |
摆动精度 | 0.1mm | 0.1mm | ±0.1° | ±0.1° |
适用焊接方法 | TIG，MIG，MAG | |||
