产品概述

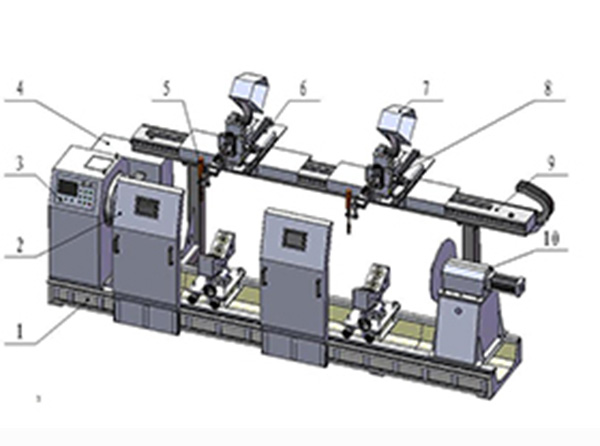

油缸环缝焊设备主要用于液压油缸缸体及缸柱等环焊缝的焊接；设备采用卧式床身结构，根据用户实际需要不同可进行单枪或双枪同时环缝焊接，焊接机头轴向移动为伺服电机驱动；为适应不同长度工件的焊接，尾座采用可移动气动顶紧形式。焊缝成型美观，均匀一致，熔深、熔宽达到要求；焊机操作灵活、简便，工件夹装方便，性能可靠，上下料方便，自动化程度高，工人劳动强度低。
特点∶
1、采用PLC+触摸屏控制方式,控制准确可靠,操作简单方便。
2、采用机械定位, 气动顶紧方式，定位准确。
3、焊接过程中焊枪摆动，并可实现表面堆焊、坡口堆焊的多层自动焊接工艺。
4、可存储多种工艺规范，用户根据工件焊接要求，可灵活选择。
技术参数
输入电压 | 三相五线制 AC 380V /220V 50Hz |
主轴旋转速度 | 0.1～2 r/min |
电机总功率 | 双头2.5KW/单头2KW |
焊枪角度 | 可调 |
焊枪上下调整量 | 100mm |
焊枪左右调整量 | 100mm |
焊枪前后调整量 | 100mm |
工件直径范围 | φ100-φ600mm |
工件最大长度 | 3000mm |
压缩空气压力 | >0.5MPa |
摆动速度 | 0-3000mm/min |
摆动幅度 | 0-150mm |
停留时间 | 0.1-5s |
允许载重 | 2t |
顶紧形式 | 气动顶紧 |
调速方式 | 变频调速 |
