产品概述

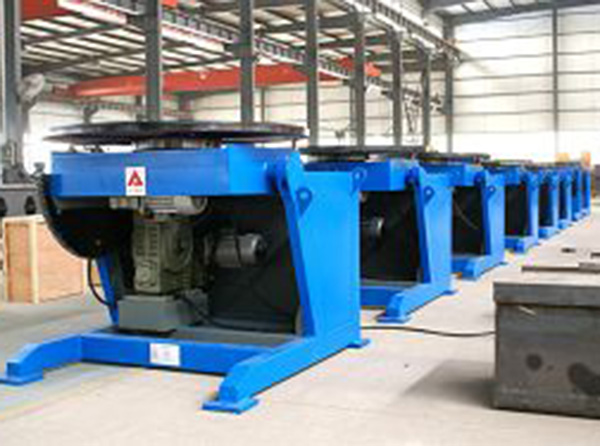

HB系列变位机是一种实用的辅助变位设备，它主要用于钢结构件焊接、机械零部件装配等工作场合。它通过工作台的回转、翻转使工件处于最佳的焊接或装配位置，并可与焊接操作机等配套组成自动焊接专机，广泛地应用于法兰、管件接头等各类钢结构件的制造行业，也可作为周边设备与机器人配套,以实现自动化焊接，是现代管道、容器及钢结构生产企业的常用设备之一。在生产中,它不仅能提高焊接质量，更可减少工作搬运次数、减轻工人劳动强度，快速提高生产效率。
技术参数
HB3-C | HB6-C | HB10-C | HB20-C | HB30-C | HB50-C | HB100-C | |
最大载重 （T） | 0.3 | 0.6 | 1 | 2 | 3 | 5 | 10 |
回转速度 （rpm） | 0.1-1 | 0.1-1 | 0.07-0.7 | 0.07-0.7 | 0.05-0.5 | 0.05-0.5 | 0.03-0.3 |
翻转速度 （rpm） | 0.7 | 0.7 | 0.5 | 0.4 | 0.3 | 0.3 | 0.2 |
工作台直径 （mm） | 600 | 800 | 1200 | 1200 | 1400 | 1500 | 2000 |
最大偏心距 （mm） | 100 | 100 | 150 | 150 | 150 | 200 | 300 |
最大重心距 （mm） | 150 | 200 | 200 | 200 | 300 | 300 | 400 |
翻转角度 （°） | 0-120 | ||||||
回转电机功率 （KW） | 0.18 | 0.37 | 0.75 | 1.5 | 1.5 | 2.2 | 3 |
翻转电机功率 （KW） | 0.25 | 0.55 | 1.5 | 1.5 | 2.2 | 3 | 4 |
调速方式 | 变频调速 | ||||||
