产品概述
方案灵活
√ 多种通讯方式： PLC 、RS485，GPRS（选配），Wifi(选配)
√ 智能 I-V 曲线扫描 支持夜间 SVG 功能
√ 10 路 MPPT 设计，支持 150% 以上直流侧超配
高效转换
√ 无变压器隔离，最大转换效率高达99%
√ 单串最大电流 15A，完美匹配双面组件
√ 智能拉弧检测（可选），保障电站安全运行
电网友好性
√ 无功功率可调，功率因数范围超前0.8~滞后0.8
√ 具备LVRT、HVRT功能
√ 整机 IP65 防护等级，环境适应性强
√ 夜间PID 修复功能（可选），延长组件寿命，保证发电量
品质保证
√ 中国效率等级认证A级
√ 金太阳认证
√ TUV认证
√ SAA认证
√ CE认证
√ IEC认证
技术参数
输入 | ASP-100K-HV | ASP-125K-HV | ASP-136K-HV |
最大直流输入功率 | 150kW | 187.5kW | 204kW |
最大直流输入电压 | 1100V | ||
最大直流输入电流 | 30A*10 | ||
MPPT电压范围 | 200-1000V | ||
推荐MPP工作电压 | 720V | ||
MPPT数量 | 10 | ||
每路MPPT最大输入组串数 | 2 | ||
输 出 | |||
额定输出功率 | 100kW | 125kW | 136kW |
最大输出功率 | 110kW | 137.5kW | 149.5kW |
最大输出电流 | 127A | 158.8A | 172.6A |
额定电网电压 | 500V | ||
电网电压范围 | 422-550Vac | ||
额定电网频率 | 50Hz/60Hz | ||
电网频率范围 | 45~55Hz/55~65Hz | ||
THD | ＜2% （额定功率) | ||
功率因数 | ＞0.99（额定功率）/可调范围0.8超前~0.8滞后 | ||
直流分量 | ＜0.5%（额定功率） | ||
系统 | |||
最大效率 | 98.9% | 98.9% | 98.9% |
欧洲效率 | 98.3% | 98.4% | 98.4% |
湿度范围 | 0~100%，无冷凝 | ||
冷却方式 | 智能调速风冷 | ||
工作温度范围 | -25~+60℃ | ||
夜间损耗 | ＜1W | ||
允许海拔高度 | 4000m | ||
显示 | LED指示/LCD显示(选配） | ||
通讯 | RS485/GPRS/Wifi(选配) | ||
机械 | |||
尺寸 | 1050x620x333mm | ||
重量 | 89kg | ||
防护等级 | IP66 | ||
标准 | |||
并网标准 | NB/T 32004-2018；IEC61727 | ||
安规标准 | NB/T 32004-2018；IEC 62109-1/2 | ||
电磁兼容 | IEC61000-6-2/4 | ||

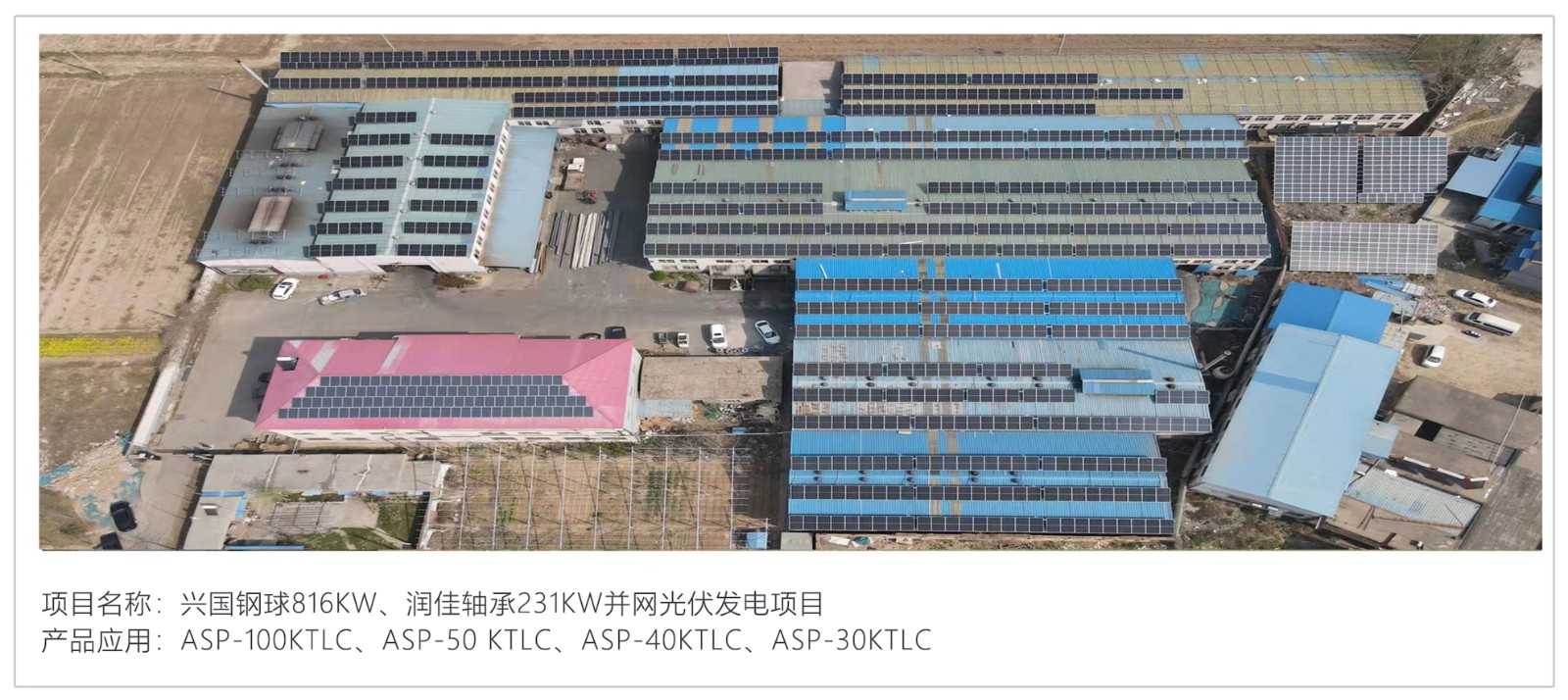

应用案例
本页所示案例中应用到我司不同优质产品或服务
